軸承座設計

作者： 發布：2017-10-24 14:13:43 閱讀：0次 在線咨詢

軸承座設計

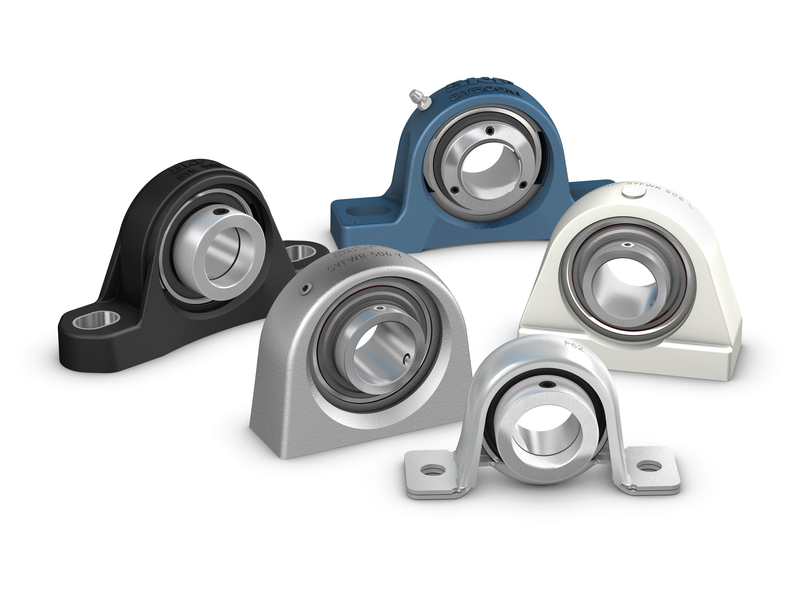

用于 Y 軸承的 SKF 標準立式（枕式）軸承座有多種設計和材料。 標準供應范圍包括由以下材料制成的軸承：

• 鑄鐵

• 復合材料

• 沖壓鋼

• SKF 食品級復合材料軸承


• 不銹鋼

連接到支撐面

立式軸承座的基座中有兩個螺栓孔，可通過這兩個螺栓孔將軸承座用螺紋緊固件固定到支撐表面。 螺栓孔因設計類型和材料不同而不同：

• 鑄鐵

• SY(J)、SYH 和 SYM 系列
  → 澆鑄長方形螺栓孔

• SYF 和 SYFJ 系列 (短基座)
  → 支撐基座中的螺紋孔

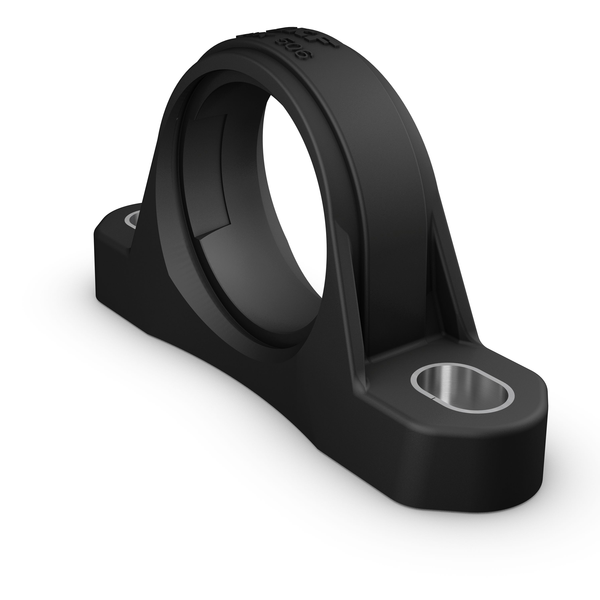

• 復合材料

• SYK 系列
  → 長方形螺栓孔，采用不含⁶⁺ 鉻的鍍鋅鋼骨架進行加固

• 壓鋼

• P 系列
  → 圓螺栓孔

• SKF 食品級復合材料


• SYWK 系列
  → 長方形螺栓孔，使用奧氏體不銹鋼骨架進行加固

• SYFWK 系列 (短基座)
  → 支撐基座中的螺紋奧氏體不銹鋼骨架

• 不銹鋼

• SYWR 系列
  → 澆鑄長方形螺栓孔

• SYFWR 系列 (短基座)
  → 支撐基座中的螺紋孔
